1. 概述
電梯的安全始終都是放在第一位的，一個完善電梯五方對講通話系統（有叫做電梯緊急求救系統）是保障電梯安全運行的一個組成部分。一旦電梯出現了故障，被困在電梯中的人員可以通過電梯對講系統，與管理中心或外界聯系，以便及時地解救被困人員，確保每一個乘客的生命安全，給乘電梯人員創造一個安全的電梯環境是本系統最大的意義。
4G無線網絡電梯五方對講通話系統是根據《電梯制造及安裝安全規范》GB7588-2003專門設計的產品。它具備以下功能：
一、對講功能：電梯話機多方任意互通對講、各話機緊急求助對講，管理中心機與電梯轎箱話機對講。
二、管理中心主機記錄：通話次數、未接來電，大屏主機可以保留100條錄音，把單純電梯緊急呼叫提升到多功能綜合管理的層面上，對提高電梯安全運行、故障的事后解救構建了一個安全、便利的環境。為人們的生活提供便利。
2. 系統設計指導思想
2.1便于管理
通過管理機可以實現整個電梯群的統一管理。且可以實現電梯群中任意一臺電梯轎廂主機與管理機之間實現對講，管理機可以呼叫任意一臺電梯分機，電梯群中任意一臺轎廂主機和電梯話機可以呼叫管理機。每梯內轎廂、轎頂、底坑、機房分機之間可以互相呼叫對講。管理主機可以對系統內所有分機進行呼叫，管理主機的來電顯示中可以清楚的看到電梯的編號。這樣大大地方便了電梯通訊系統的管理。
2.2建立全面的溝通渠道。
通過電梯對講系統，使管理中心、各梯轎廂、轎頂、底坑、機房之間建立了一條內部通訊的通道，不論在什么位置都可以互相呼叫通話，各電梯的工作平臺也可進行呼叫。給電梯的維護與管理帶來了非常方便的溝通渠道。
2.3安全第一。
當轎廂人員按轎廂主機呼救鍵時，管理主機和機房分機同時振鈴，并且機房和管理機人員都可以摘機與轎廂中呼救人員通話，并且管理主機可以看到轎廂內的呼叫人員，（可升級成可視功能）確保了乘梯人員的安全。
2.4系統的可靠性、可擴充性、可維護性是本系統能否真正實用的關鍵所在。
系統的可靠性包括系統設備的可靠性，信號傳輸?shù)目煽啃?，抗人為故障的能力。系統可擴充性包括：多梯聯網，系統電梯的數量，傳輸距離，通話質量。系統可維護性是指當系統出現故障時，在最短的時間內找出故障部位，并在不影響整個系統正常使用的情況下更換設備，盡可能不影響其他用戶的使用。并確保在發生設備故障、線路故障時不會影響整個系統的運行。
2.5合理的性能價格比
系統網絡能與綜合布線融為一體從而減少重復布線和施工成本，可與監控網絡、梯控、數據采集、電梯監測等系統共網。
3. 系統設計
本系統是一種全數字雙向?qū)χv系統。對講系統是采用SIP通訊，消回聲技術等通訊輸技術，使整個系統能雙向通訊，即轎廂、轎頂、底坑、機房分機能向管理機呼叫，且管理機也能呼叫各電梯分機，電梯通訊系統中各設備間均可以實現雙向呼叫通話。
4． 系統組成

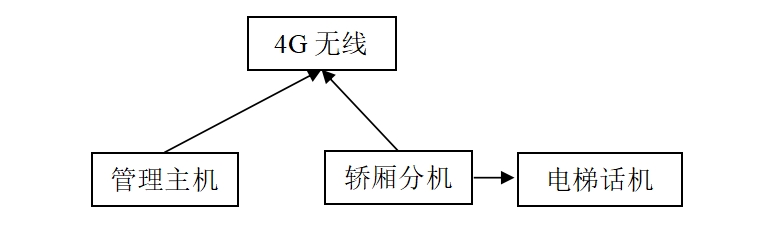

單電梯通訊系統根據不同的設備配置，達到不同功能的效果，而且還具有很強的延伸性。系統的基本組成方式由四部分組成，如下圖：
管理主機：物業管理處使用，接受和處理轎廂、轎頂、底坑、機房等分機的呼叫通話和求救信息。多部梯共用一臺。
連網設備：信號全采用4G信號，通過三大運營商的物聯網完成數據傳輸。
機房分機：分機是轎內、轎頂、底坑、機房話機與管理主機的主要通訊設備，除了具有乘梯人員遇到緊急情況向外邊求助功用外，內部通訊系統還可以給電梯維護人員帶來方便。分機可以是一梯一部、兩梯一部、三梯一部、四梯一部，根據實際情選擇。
電梯話機：有轎內、轎頂、底坑、機房話機，有手柄和免提型兩種。他們都是保證電梯日常為呼吁正常運行不可缺少的設備。轎內、轎頂、底坑、機房話機各一臺。
應急電源：應急電源是電梯中必不可少的設備。當電梯遇到停電時，應急電源不僅點亮轎廂中的應急燈和啟動報警警笛，并且給電梯通訊系統應急供電，使被困梯人員可以在照明的環境中通過轎廂主機上的緊急呼叫按鈕向管理處和機房值班人員求救。一部梯一臺。
5、組網圖：
